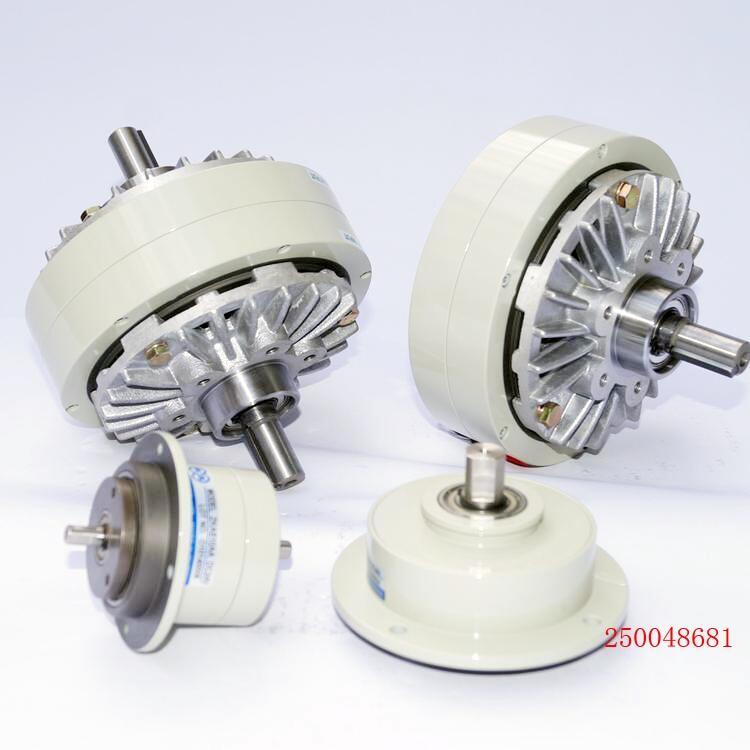

ZKC020AA,ZKC040AA,高質量仟岱磁粉離合器

磁粉離合器ZKC1S2AA/ZKC2S5AA/ZKC005AA/ZKC010AA/

ZKC020AA/ZKC040AA/ZKC1S2AC/ZKC2S5AC/ZKC005AE
磁粉剎車器ZKB1S2AA/ZKB2S5AA/ZKB005AA/ZKB010AA/ZKB020AA/ZKB040AA
中空軸磁粉離合器ZKM2S5AA/ZKM005AA/ZKM010AA/
中空軸磁粉制動器ZKE2S5AA/ZKE005AA/ZKE010AA/ZKX0S3AA/ZKX0S6AA/ZKX1S2AA
微型磁粉離合器ZKF0S6AA/ZKAS05AA/ZKAS10AA/ZKAS20AA/ZKAS50AA/ZKA001AA/ZOCS20AA
微型磁粉剎車器ZKN0S3AA/ZKN0S6AA/ZKYS05AA/ZKYS10AA

/ZKY20AA/ZKYS50AA/ZOPS05AA/ZOPS10AA/ZOPS20AA
磁滯剎車器CHB0S2AA/CHB0S4AA/CHB1S4AA/CHB3S5AA/CHB010AA

. 選配計算方式
3-1卷出側磁粉煞車器：以下列的軟片卷取機作為卷出側煞車，要如何使用磁粉煞車器
(1)範例：
線速V=170m/min固定，張力F=100N固定
卷出筒徑D1=660mm，最小D2=110mm

(2)計算：
    a.扭力：張力100N時卷出開始及最終的煞車扭力以T1與T2表示
     T1=(D1/2)*F=[(660*10^-3)/2]*100=33 Nm
     T2=(D2/2)*F=[(110*10^-3)/2]*100=5.5 Nm
    b.回轉速度：線速度170m/min時捲出開始和最終的煞車滑動轉速以N1及N2表示
     N1=V/(π*D1)=170/(π*660*10^-3)=82 r/min
     N2=V/(π*D2)=170/(π*110*10^-3)=492 r/min
    c.滑動功率P
     P=0.105*T*Nr=0.0167*F*V=0.0167*100*170=284 W
    d.選定
     從扭力(T1、T2)、滑動功率(P)可選定ZKE005AA，自然冷卻可使用，扭力使用範圍為ZKE005AA之11~66%，所以可選定此型。
     PS：自然冷卻的容許滑動功率在低轉速時較小，故亦需考慮N1轉速是否可使用。

3-2卷取側磁粉離合器
  (1)範例：(附圖請看附件二、卷取側磁粉離合器簡圖)
線速V=120m/min，張力F=180N固定
卷取筒徑D1=90mm，最小D2=540mm
  (2)計算：
    a.扭力：張力180N時卷取開時及結束所要的離合器扭力為T1與T2
     T1=(D1/2)*F=(90*10^-3)/2 *180=8.1 Nm
     T2=(D2/2)*F=(540*10^-3)/2 *180=48.6 Nm
    b.線速120m/min的卷取軸開始及結束的轉速為N1與N2(N1與N2非回轉速度，而是捲取軸的轉速)
     N1=V/(π*D1)=120/(π*90*10^-3)=425 r/min
     N2=V/(π*D2)=120/(π*540*10^-3)=71 r/min
    c.滑動功率：離合器的入力軸轉速會比卷取軸高，假設入力軸轉速為440rpm，卷取開始及結束的滑動功率為P1與P2
     P1=0.105*(440-425)*8.1=12.8 W
     P2=0.105*(440-71)*48.6=1883 W
      像這樣以定張力的卷取用離合器使用時，滑動轉速與卷取所需扭力都在卷取結束
時變，因此滑動功率也在結束時為，所以離合器的容量需在卷取最終狀態(tài)決定
強制空冷式：ZKC040AA(額定扭力400Nm，容許滑動功率2800W)可選用
    d.和卷出側一起討論，如下：
     P=0.0167*180*120=360.7 W
      強制空冷式：ZKB005AA(額定扭力50Nm，容許滑動功率700W)可選用

     磁粉離合器安裝范例
1.托架的組合部份，請?zhí)兹氚惭b板並以螺絲固定。
2.入力軸與出力軸的連結，請務必使用彈性連軸器，並須注意連軸器與入出力軸的同心度與直角度，

請在彈性連軸器誤差容許值內使用。
3.安裝皮帶輪或鏈齒輪等于入出入軸，請勿超過容許軸端端荷重范圍。
