離合剎車電機減速機CSN020AA進口仟岱離合制動器

使用情況

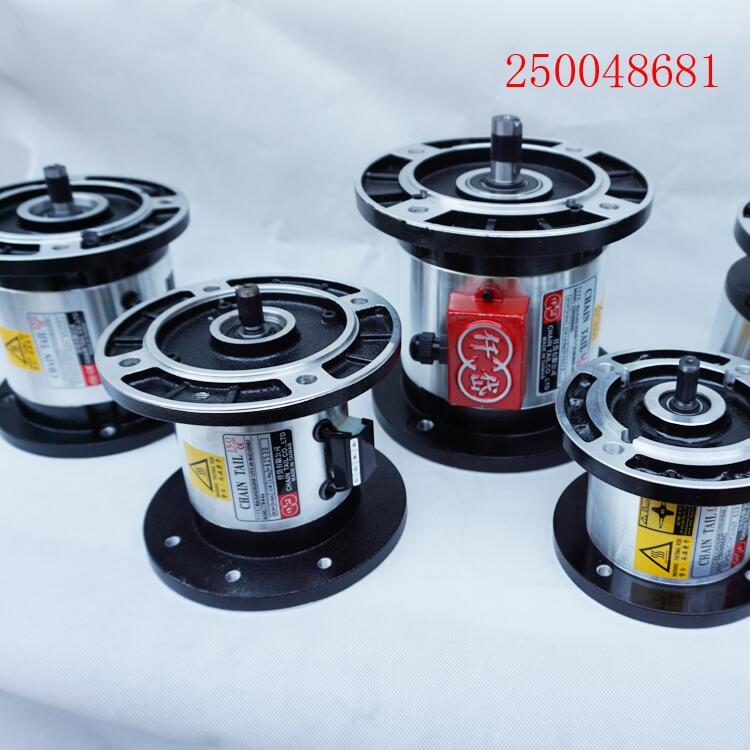

CDN/CSN雙反（短型）電磁離合器、剎車器
1.為雙法蘭面入力1處，出力1處；
2.離合器的轉子固定在入力軸，而離合器的電樞板與剎車被固定在出力軸上。當電流通過離合器時，出力軸被帶動，當離合器分離時，剎車有電流通過時，出力軸就停止；
3.此機種內部有電樞風扇，可有效的降低使用時的溫度，延長產品使用壽命；
4.法蘭厚度縮短，讓客戶安裝在機構上時，更不占空間：
5.此機種適用于馬達連接出力軸再連接減速機法蘭面配合IEC國際規格安裝容易不占空間：
6.此機種用途：啟動、停止、高頻運轉、定位、手動。

公司介紹

仟岱可提供超過 1000 種以上的離合器及剎車器可供客戶選擇,產品扭力范為 0.1 Nm ~ 2000 Nm,此外也提供為客戶量身定制產品的服務，除了本身標準品的規格外,并且提供具競性的價格。
此外,為響應綠色環保觀念,在2005年仟岱產品全部符合歐盟ROHS規范,一起為保護地球生態努力。
臺灣仟岱產品在設備材料方面使用了導磁率的材質，來令片使用摩擦系數高，底摩耗的非石綿來令片，提高產品的應答時間及產品的使用壽命。在性能方面主要突出：高速應答、耐久性大、組裝維護容易、不需要進行磨耗調整、動作確實，可以進行扭力調整。

型號參考：
內藏式電磁離合剎車器組CDA0S6AA/CDA1S5AA/CDA2S5AA/CDA005AA/CDA010AA/CDA020AA/CDA010AF/CDA020AB
外露式電磁離合剎車器組CDB0S6AA/CDB1S5AA/CDB2S5AA/CDB005AA/CDB010AA/CDB020AA/CDB040AA
套筒式電磁離合剎車器組CDC2S5AA/CDC010AA/CDC020AA/CDC020AA
雙電磁離合器組合CDD0S6AA/CDD1S5AA/CDD2S5AA/CDD005AA/CDD010AA/CDD020AA/
CDD040AA/CEN005AA/CSM2S5AA/CSM005AA/CSN005AA
雙離合器單剎車器組合CFG0S6AA/CFG1S5AA/CFG2S5AA/CFG005AA/CFG010AA/CFG020AA/

三廂2/4級電機：0.37KW/0.55KW/0.75KW/1.1KW/1.5KW/2.2KW/3.7KW ：常用配套離合剎車組電機功率
雙法蘭電磁離合剎車器組CDN0S6AA/CDN1S5AA/CDN2S5AA/CDN005AA/CDN010AA/CDN020AA
單法蘭電磁離合剎車器組CDM0S6AA/CDM1S5AA/CDM2S5AA/CDM005AA/CDM010AA/CDM020AA（長款）

雙法蘭電磁離合剎車器組CSN0S6AA/CSN0S6AC/CSN0S6AB/CSN1S5AA/CSN2S5AA/CSN005AA/CSN010AA/CSN020AA
（短款+旋轉散熱風葉:可調整間隙）
單法蘭電磁離合剎車器組CSM0S6AA/CSM1S5AA/CSM2S5AA/CSM005AA/CSM010AA/CSM020AA
（短款+旋轉散熱風葉:可調整間隙）

仟岱電磁離合制動器CD-A-0.6/CD-A-1.5/CD-A-2.5/CD-A-5/CD-A-10/CD-A-20
仟岱電磁離合制動器CD-B-0.6/CD-B-1.5/CD-B-2.5/CD-B-5/CD-B-10/CD-B-20
仟岱電磁離合制動器CD-C-2.5/CD-C-5/CD-B-10/CD-C-20/CD-C-40
仟岱電磁離合制動器CD-N-0.6/CD-N-1.5/CD-N-2.5/CD-N-5/CD-N-10/CD-N-20
仟岱電磁離合制動器CD-M-0.6/CD-M-1.5/CD-M-2.5/CD-M-5/CD-M-10/CD-M-20
(舊款組合體型號)

電磁離合器 制動器的基本使用方法
1.連接與切離動作：驅動部位與起動部位之間安裝離合器，則不須停止驅動處，起動處會依必要反應做連接與切離的動作
2.保持制動：為了維持慣性負荷、緊急狀況、作業途中時的機器中斷而使用制動器
3.變速：作業途中時有相互轉換速度的情形、此時使用離合器、則不須關閉驅動處即可變速
4.正反轉：負荷點的正反轉切換時、配合離合器使用則驅動外只要順向回轉即可
5.高頻運轉：在快速循環中的斷續運轉、反復利用馬達上的ON、OFF所提供的頻度有限、因此使用離合器、使之迅速反應、高精度的制動
6.位置推算：停留于測定位置或定量的傳送都須仰賴高精度定位裝置、使用離合器便能達到定位或定量功能
7.寸動：機械開始作動與位置接合時、只須以離合器瞬時作動即可
8.緩沖起動、制動：減少對負荷的沖擊之起動、停止，可調節轉速使用，但如發熱過大、
應把滑差的時間縮短。
用途：結構簡單、安裝方便、動作靈敏、無空載力矩、噪聲低等特點，可用于各類機械轉動系統中，起離合、寸動、變速、換向等作用。使用條件：使用電壓為直流24V，電壓波動不超過額定電壓的正負5%；摩擦表面不得沾染油污及雜物；安裝時應軸向定位，如分軸安裝應保持同軸度不大于0.2mm；安裝時調整氣隙至規定值。
9.除標準產品外，我公司可按客戶要求設計、制造非標產品

使用注意事項
電磁離合器、制動器在機械內部屬于一個重要的機械要件，一定要和機械本身取得十分的協調，因此使用時請注意以下各點：
使用場所
請?jiān)谕耆珱]有水分、油分等狀態下使用干式電磁離合器、制動器；如果摩擦部位沾有水分或油分等物質時，會使摩擦扭力大為降低，離合器的靈敏度也會變差，為了在使用上避免這些情況，加設蓋罩。
在灰塵很多的場所使用時，請將離合器及制動器全部放入箱中，60KG以下的離合器、制動器可以使用直立型，即使更高的機型也可以使用。

電磁離合器/電磁制動器簡易選型與扭力計算：
1. 根據電動機的功率和電磁離合器軸上的轉速來決定所需要選用電磁離合器的力矩大小。
M=973ｘＰ／n
M：電磁離合器力矩（Kg m）. P：電動機功率（KW） n:電磁離合器轉速（r.p.m）
可由以上計算公式來選定離合（制動）器的大小。
2．安全系數：由于機械特性不同，受負載、慣量、頻率、轉速、時間等因素影響，必須充分地考慮安全系數，所以當正確計算（項1）選定（項2）離合器力矩大小后要根據不同機械特點乘以安全系數。請參照表安全系數（表）


主要應用于包裝及打包機械：如包裝機、捆包機、打包機械等；
金屬加工機械：如壓延機、伸線機、沖床機、焊接機、銅墻鐵壁線歸還機、切斷機、制管機械、卷線機等；
機械工作：車床、銑床、自動CNC床、專用機等；
搬運機械：起重機、進給機、輸送機、卷上機、卷揚機等；
紙用機械：制袋機、紙箱機、從斷器、制書機、切斷機、抄紙機等；
印刷機械：輪轉機、進給印刷機等；
木工機械：鋸木機、木工機、合板機械等；
事務機械：電子復寫機、計算機、傳真機、銅板點算機、印表機等；
測量機械：試驗機、耐久試驗裝置、測量機等；
食品加工機械：切肉機械、制餅機械、裝瓶機械、制面機等；
其他：減速機、電鍍裝置、理化學機械、制紙機械、樹脂加工機械等。
