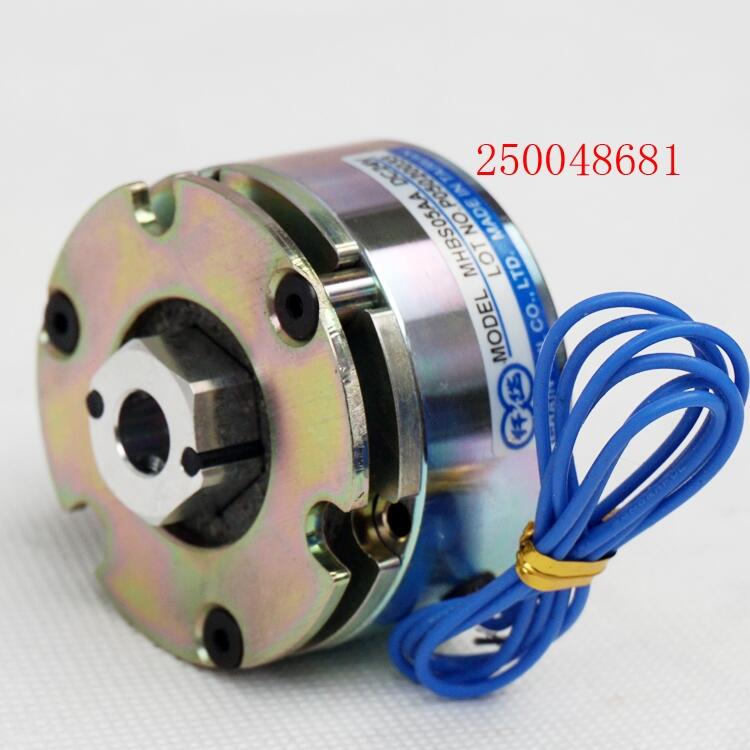

微小型醫療設備失電制動器MHBS05AA電磁鎖

過激磁安全剎車器MBSS006AA/MBSS013AA/MBSS03AA/MBSS05AA/MBSS13AA/MBS0S2AA
安全剎車器:ABN0S2AA/ABN0S4AA/ABN0S8AA
安全剎車器:ABS0S4AA/ABS0S8AA/ABS1S6AA/ABS3S2AA/ABS006AA/ABS008AA/ABS015AA/ABS024AA/ABS048AA
安全剎車器：ABD006AA/ABD008AA/ABD015AA
小型安全剎車器：MHBS013AA/MHBS02AA/MHBS05AA

安裝說明
1剎車器安裝請注意來令片中心是否對正。
2剎車器與軸套配合時不可敲打以免來令片變形。
3如來令片中心無對正請先通電使來令片活動再對正安裝。
4馬達安裝面與軸心垂直度請加工至0.05mm內以免卡死。
安全剎車測試方法：
測試剎車時，應先將剎車器送電24V，聽剎車器是否有卡的聲音或剎車作動板有作動，再將馬達由0V~24V作動，再聽剎車是否有剎車來令片摩擦音。（馬達與剎車不可同時送電）

1.失電制動器(斷電剎車器)詳解：需要特殊訂做，由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置等組成。電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要用于微型電機馬達、伺服電機、步進電機，電動叉車電機等小型輕型電機。
2.電磁失電制動器(斷電剎車器)工作原理：線圈斷電后，在彈簧力作用下，摩擦盤和機座（或聯結板）、銜鐵之間產生摩擦力，進而通過齒輪套將傳動軸制動；線圈通電后，銜鐵匯總電磁力作用下被吸向磁輥，進而使得摩擦盤松開，達到解除制動的目的。
3.電磁失電制動器(斷電剎車器)特點：結構簡單緊湊、低發熱低噪音、安裝方便、適應性廣、噪聲低、工作頻率高、動作靈敏、制動可靠速度快。
4.電磁失電制動器(斷電剎車器)用途和應用場合：適用于冶金，機床，包裝，建筑，化工，食品，舞臺，電梯，輪船等機械以及在斷電時（防險）制動等場合，實現快速停車，定位準確，安全制動等目的。

57/60步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力2NM，電壓DC24V

永磁剎車器PB-20-A50/帶正裝鋁座PB1-20-A50/帶反裝鋁座PB2-20-A50

圓盤底座永磁制動器不帶鋁座PB-20-BC50/帶正裝鋁座PB1-20-BC50/帶反裝鋁座PB2-20-BC50

方盤底座永磁制動器不帶鋁座PB-20-C50/帶正裝鋁座PB1-20-C50/帶反裝鋁座PB2-20-C50

86/110步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力5NM，電壓DC24V

永磁剎車器PBC-50-A62/帶正裝鋁座PB1-50-A62/帶反裝鋁座PB2-50-A62

圓盤底座永磁制動器不帶鋁座PBC-50-B62/帶正裝鋁座PB1-50-B62/帶反裝鋁座PB2-50-B62

方盤底座永磁制動器不帶鋁座PBC-50-C62/帶正裝鋁座PB1-50-C62/帶反裝鋁座PB2-50-C62

86/110/130步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力8NM，電壓DC24V

永磁剎車器PB-80-A80/帶正裝鋁座PB1-80-A80/帶反裝鋁座PB2-80-A80

圓盤底座永磁制動器不帶鋁座PB-80-B80/帶正裝鋁座PB1-80-B80/帶反裝鋁座PB2-80-B80

方盤底座永磁制動器不帶鋁座PB-80-C80/帶正裝鋁座PB1-80-C80/帶反裝鋁座PB2-80-C80

110/130步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力15NM，電壓DC24V

永磁剎車器PB-150-A100/帶正裝鋁座PB1-150-A100/帶反裝鋁座PB2-150-A100

圓盤底座永磁制動器不帶鋁座PB-150-B100/帶正裝鋁座PB1-150-B100/帶反裝鋁座PB2-150-B100

方盤底座永磁制動器不帶鋁座PB-150-C100/帶正裝鋁座PB1-150-C100/帶反裝鋁座PB2-150-C100

安全剎車安裝方法：
1馬達后面心軸與平面90° 應加工0.05mm，剎車才不會因來令片轉時與剎車上壓板產生摩擦，因摩擦產生高溫使剎車馬達卡死。
2鎖上剎車固定螺絲時，要注意因電動六角把手太靠近剎車板，會與剎車板產生摩擦，使線圈產生毛坯，而影響剎車間隙，導致剎車作動時，因無間隙后無法完全作動而產生剎車來令片與電樞板產生摩擦
3要安裝剎車器時，應先將剎車送電24V使剎車來令片可活動，在對準六角軸套輕輕將剎車裝入馬達后蓋在對準螺絲孔上緊螺絲，不可因六角軸套與剎車內六角軸套與剎車器內六角剎車來令片太緊，而用力擠壓或用木槌打進去，會使剎車來令片產生扭曲，馬達轉動時，會產生剎車摩擦的噪音嚴重剎車卡死。
4馬達心軸應加工8mm（+-0.018），要將六角軸套固定時，打進插銷時，插銷要比六角軸套平面深0.5mm內，或平行注意插銷不可高出六角軸套平面，貨安裝剎車時會因插銷高出六角軸套而套不進去，如太用力或木槌槌打安裝進去，則會產生來令片扭曲。
5馬達后蓋要鎖剎車的固定螺絲孔，PCD與4孔等應加工0.1mm內以免因螺絲孔不正要所剎車時，將剎車上壓板擠壓扭曲，固定剎車的螺絲孔應上少許的螺絲固定劑，不可加太多會溢出馬達蓋平面，不可加在螺絲上。
6安裝外六角軸套時，不可與剎車線圈軛因中心不正而產生摩擦。
7安裝方法建議馬達后蓋多車1處凸起以配合剎車器固定板內孔，這樣剎車器中心點比較好控制。

如何選用電磁離合器和電磁制動器
電磁離合器和電磁制動器目前已經廣泛應用于機床、儀器儀表、包裝、紡織、制紙、印刷 、辦公、木工及煙草等機械中，成為實現機械自動化的重要執行元件，它具有結構緊湊， 操作簡單，易于實現遠距離集中操縱和自動控制等優點。近年來，隨著我國機械自動化水 平的迅速發展，電磁離合器和電磁制動器的結構、性能和可靠性日趨完善，產品品種也更 加齊全。為提高主機產品水品，降低成本，提高產品可靠性，應正確、合理選擇使用電磁離合器和制動器。
一、型式選定
  電磁離合器和制動器的型式選定，應根據主機產品的使用環境、潤滑條件、動作響應 時間等各項要求，及電磁離合器和電磁制動器產品本身特點綜合考慮加以選擇。
 1.牙簽式離合器 
  產品體積小，傳遞力矩大，干、濕條件下均可使用，可垂直安裝、壽命長、適合在靜 止結合或低速結合場合下使用。
 2.濕式多片電磁離合器（制動器）
  產品在使用中磨損小，不需要調整、抗沖擊、震動、壽命半永久、水平安裝、略有空 轉扭距，在有潤滑條件下或齒輪箱中使用。
 3.干式多片電磁離合器（制動器）
  產品徑向尺寸小、動作時間快、磨損后調整，散熱好、空載力矩小，適合在無潤滑， 對動作時間要求快的場合下使用。
 4.干式單片電磁離合器(制動器)
  產品動作響應快、無空載力矩、安裝使用方便、可垂直使用，適合在無潤滑條件和動 作頻繁場合下使用。離合器和制動器結合使用更佳。
 5.失電式制動器
  產品為失電工作，節能，動作快，適用于安全保持及要求制動快的場合下使用。
二、力矩容量的選定驗算
  摩擦力矩包括動力距和靜力矩，要根據負載使用情況選定。單憑原動機力矩計算非常危險，應綜合考慮。
