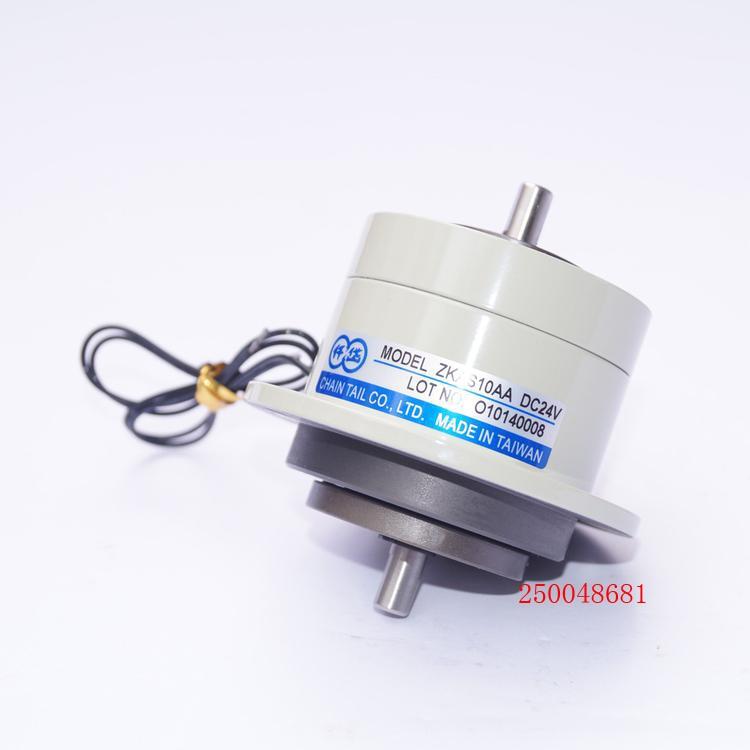

ZKAS10AA進口高緊密仟岱磁粉離合器ZKAS20AA

磁粉離合器ZKC1S2AA/ZKC2S5AA/ZKC005AA/ZKC010AA/ZKC020AA/ZKC040AA/ZKC1S2AC/ZKC2S5AC/ZKC005AE
磁粉剎車器ZKB1S2AA/ZKB2S5AA/ZKB005AA/ZKB010AA/ZKB020AA/ZKB040AA
中空軸磁粉離合器ZKM2S5AA/ZKM005AA/ZKM010AA/
中空軸磁粉制動器ZKE2S5AA/ZKE005AA/ZKE010AA/ZKX0S3AA/ZKX0S6AA/ZKX1S2AA
微型磁粉離合器ZKF0S6AA/ZKAS05AA/ZKAS10AA/ZKAS20AA/ZKAS50AA/ZKA001AA/ZOCS20AA
微型磁粉剎車器ZKN0S3AA/ZKN0S6AA/ZKYS05AA/ZKYS10AA/ZKY20AA/ZKYS50AA/ZOPS05AA/ZOPS10AA/ZOPS20AA
磁滯剎車器CHB0S2AA/CHB0S4AA/CHB1S4AA/CHB3S5AA/CHB010AA

二、磁粉離合器/磁粉制動器介紹
磁粉離合器/制動器用途及特性
磁粉離合器是由傳動單元(輸入軸)和從動單元(輸出軸)合并而成。在兩組單元之間的空間，填有粒狀的磁粉（休積大約40微米）。當磁性線圈不導電時，轉矩不會從傳動軸傳于從動軸，但如將線圈電磁通電，就由于磁力的作用而吸引磁粉產生硬化現象，在連繼滑動之間會把轉矩傳達。
磁粉離合器/制動器特性：
（1）高精度的轉矩控制
轉矩的控制范圍非常廣，而且控制精度高，傳達轉矩和激磁電流成正確的比例，可實現高精度的控制。
（2）優越的耐久性、壽命長
采用耐熱、耐磨耗、耐氧化 、耐蝕性超強的超合金磁粉，壽命長。
（3）穩定性超群的定轉矩特性
磁粉的磁氣特性佳，而且粉粒相互之間的結合力安定，滑動轉矩非常穩定，與相對回轉數沒有關系能持久保持恒定的轉矩。
（4）連續滑動運轉使用
散熱效果優良而且采用熱變形均一的冷卻構造，加上磁粉的高耐熱性，容許連結與制動功率及滑動功率大，能夠圓滑的滑動運轉，不會引起震動。
（5）連結圓滑，無沖擊
連結時的沖擊極小，能夠無沖擊的圓滑啟動、停止。而且阻力轉矩極小，不會引起無用的發熱量。
（6）適合高頻運轉
應答敏捷快速及特別的散熱構造，適合高頻度運轉使用。
（7）輕量、免保養、壽命長
型式簡潔輕量化，使用耐高溫之線圈及特殊油脂軸承，并針對易生磨耗的電樞施以耐磨特殊處理，延長使用壽命。
>> 用途：
1、緩沖起動，停止用：利用連結時的圓滑特性及定轉矩特性達到緩沖起動和停止。
2、連續滑動、張力控制用
3、轉矩限制器用
4、高速應答用
5、動力吸收用
6、定位停止用
7、模擬負載用
>>應用范圍
印刷機械、紙工機械、制袋機械、造紙機械、電線電纜機械、卷線機械、線材機械、捆包包袋機械、紡織機械、織維機械、木工機械、試驗設備、模擬負荷用、各種機械的精密性張力控制用、一般工業用裝置、其他一般產業機械。

2. 選配要點
2-1扭力：計算扭力的值和最小值，確認是否可在控制範圍內，磁粉式離合/煞車扭力控制範圍為本身的空轉扭力到額定扭力的範圍，(空轉扭力大概為離合/煞車本身的3%左右)，請盡量接近額定扭力的範圍使用其控制性較佳，並建議在扭力範圍5~100%內使用。
2-2回轉速度：磁粉式離合/煞車的轉速需在容許轉速以下，磁粉煞車器轉速要在15rpm以上，磁粉離合器出入力軸速度差要在15rpm以上。
2-3滑動功率：在張力控制上為了在連續打滑狀態使用，因打滑造成的磁粉式離合/煞車本體溫度上升，所以運轉時的滑動功率必須在使用機型的容許滑動功率以下。




3-2卷取側磁粉離合器
(1)範例：(附圖請看附件二、卷取側磁粉離合器簡圖)
線速V=120m/min，張力F=180N固定
卷取筒徑D1=90mm，最小D2=540mm
(2)計算：
a.扭力：張力180N時卷取開時及結束所要的離合器扭力為T1與T2
T1=(D1/2)*F=(90*10^-3)/2 *180=8.1 Nm
T2=(D2/2)*F=(540*10^-3)/2 *180=48.6 Nm
b.線速120m/min的卷取軸開始及結束的轉速為N1與N2(N1與N2非回轉速度，而是捲取軸的轉速)
N1=V/(π*D1)=120/(π*90*10^-3)=425 r/min
N2=V/(π*D2)=120/(π*540*10^-3)=71 r/min
c.滑動功率：離合器的入力軸轉速會比卷取軸高，假設入力軸轉速為440rpm，卷取開始及結束的滑動功率為P1與P2
P1=0.105*(440-425)*8.1=12.8 W
P2=0.105*(440-71)*48.6=1883 W
像這樣以定張力的卷取用離合器使用時，滑動轉速與卷取所需扭力都在卷取結束
時變，因此滑動功率也在結束時為，所以離合器的容量需在卷取最終狀態決定
強制空冷式：ZKC040AA(額定扭力400Nm，容許滑動功率2800W)可選用
d.和卷出側一起討論，如下：
P=0.0167*180*120=360.7 W
強制空冷式：ZKB005AA(額定扭力50Nm，容許滑動功率700W)可選用
